[Network] Hierarchical Routing과 stub/transit network

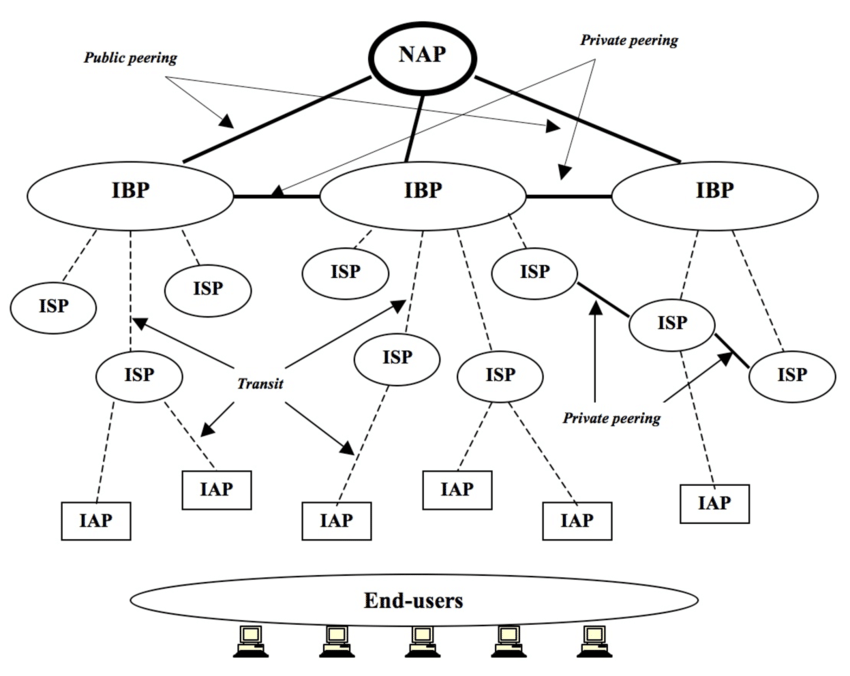

(사진 출처: https://www.researchgate.net/figure/Internet-Service-Provider-Hierarchy-The-above-diagram-Figure-illusrtates-the-structure_fig2_342330646)



라우터들은 hierarchical한 구조를 가지고 있으며, tier로 구분된다.

위에서부터 T0, T1, T2, ... 이렇게 내려오고

national (top tier), regional, local tiers 순이다.



가장 아래 End-users는 local ISP(KT, SK, LG..)에 연결되며 stub로 분류한다.

상위 router들은 transint다.

The OSPF RFC (2328) in section 2.1 states: “Transit networks are those capable of carrying data traffic that is neither locally originated nor locally destined. A transit network is represented by a graph vertex having both incoming and outgoing edges. A stub network’s vertex has only incoming edges.”



transint network는 incoming edge, outgoing edge가 모두 있는 graph vertex로 표시되지만,

stub network의 vertex에는 incoming edge만 있다.



조금 더 용어를 살펴보자면,

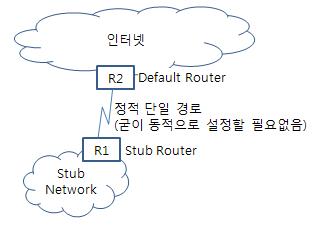

1. stub network

하나의 네트워크에서 외부의 네트워크로 나가고 들어오는 경로가 오직 하나 뿐인 경우

즉, 외부에서 들어와 결국은 종료되는 네트워크



SKKU, SAMSUNG 이외에 대부분의 네트워크는 다 stub다. 개인 사용자들

2. transint network

어떤 경로로 가는 중에 경유(통과)되는 네트워크

공유된 매체를 통해 2대 이상의 라우터가 연결되어 있는 형상을 갖는다.



http://www.ktword.co.kr/test/view/view.php?no=2420

중계망
